第 24 章：值的内存表示（Memory Representation of Values）

原文：Anil Madhavapeddy and Yaron Minsky, Real World OCaml: Functional Programming for the Masses, Second Edition, Chapter 24。维护者已确认本书为开源书籍，可翻译并发布用于学习研究。

第 23 章介绍的 FFI 接口隐藏了 C 库与 OCaml 运行时之间交换值时的精确细节。这样做有一个简单原因：直接使用这个接口是一项精细操作，需要先理解几个不同的活动部件，才能把事情做对。首先需要知道 OCaml 类型与其运行时内存表示之间的映射；还需要确保代码能正确地与 OCaml 运行时的内存管理交互。

不过，了解 OCaml 内部机制的价值不只限于编写外部函数接口。随着构建和维护更复杂的 OCaml 应用，你会需要与各种操作已编译 OCaml 二进制文件的外部系统工具交互。例如，性能分析工具会根据运行时内存布局报告结果，而调试器执行二进制文件时并不知道静态 OCaml 类型。要有效使用这些工具，就需要在 OCaml 世界与 C 世界之间做一些转换。

好在 OCaml 工具链非常可预测。编译器会尽量减少优化魔法，而是依赖简单直接的执行模型获得良好性能。积累一些经验后，你可以相当精确地知道一段性能关键 OCaml 代码把时间花在哪里。

注：为什么 OCaml 类型会在运行时消失？

OCaml 编译器在编译过程中会经过几个阶段。第一阶段是语法检查，源文件会被解析成抽象语法树（AST）。下一阶段是在 AST 上执行类型检查。在类型合法的程序中，函数不能以意外类型应用。例如，print_endline 函数必须接收单个 string 参数，传入 int 会导致类型错误。

由于 OCaml 会在编译期验证这些性质，运行时就不需要保留那么多信息。因此，编译器后续阶段可以丢弃并简化类型声明，只保留运行时区分多态值真正需要的最小子集。相比 Java 或 .NET 这类方法调用，这带来显著性能收益，因为那些运行时必须查找对象的具体实例并分派方法调用。那些语言会通过 “Just-in-Time” 动态修补摊销部分成本，而 OCaml 更偏向运行时简单性。

第 26 章“编译器前端：解析与类型检查”和第 27 章“编译器后端：字节码与原生代码”会更详细地解释这条编译流水线。

本章会介绍 OCaml 类型到运行时值的精确映射，并通过顶层环境逐步走读。后面第 25 章“理解垃圾回收器”会介绍这些值如何由运行时管理。

24.1 OCaml 块与值（OCaml Blocks and Values）

运行中的 OCaml 程序使用内存块来表示元组、记录、闭包或数组等值。这里的内存块指 RAM 中连续的机器字序列。创建这样的值时，OCaml 程序会隐式分配一个内存块：

# type t = { foo: int; bar: int };;
type t = { foo : int; bar : int; }
# let x = { foo = 13; bar = 14 };;
val x : t = {foo = 13; bar = 14}

类型声明 t 在运行时不占用内存，但随后的 let 绑定会分配一个带两个可用机器字的新内存块。一个机器字保存 foo 字段，另一个保存 bar 字段。OCaml 编译器会把这样的表达式翻译为对 OCaml 运行时系统的显式块分配。

OCaml 使用统一内存表示，每个 OCaml 变量都存储为一个值（value）。OCaml 值是单个机器字，它要么是立即整数，要么是指向其他内存的指针。OCaml 运行时会跟踪所有值，以便在不再需要它们时释放。因此，它需要能区分整数值与指针值，因为它会扫描指针来寻找更多值，但不会跟随那些除了立即值以外并不指向有意义内容的整数。

24.1.1 在运行时区分整数与指针（Distinguishing Integers and Pointers at Runtime）

把原始类型（例如整数）包进另一个记录额外元数据的数据结构，称为装箱（boxing）。值被装箱后，垃圾回收器（GC）更容易完成工作，但访问装箱值中的数据时会多一层间接访问。

OCaml 值在运行时并不全都需要装箱。相反，值会使用每个机器字中的一个 tag bit 在运行时区分整数与指针。如果块字的最低位非零，该值就是整数；如果最低位为零，该值就是指针。有几个 OCaml 类型会映射到这种整数表示，包括 bool、int、空列表和 unit。有些类型，例如变体，有时使用这种整数表示，有时不使用。特别是对变体来说，常量构造器，也就是 None 这类没有参数的构造器，会表示为整数；而 Some 这类携带关联值的构造器则会被装箱。

这种表示意味着整数在 OCaml 中是未装箱的运行时值，因此可以直接存储，不必分配包装块。它们可以直接通过寄存器传给其他函数调用，通常是 OCaml 中最便宜、最快的值。

如果最低位为零，值就会被视为内存指针。指针值仍然可以原样存储，因为指针保证按机器字对齐，其底部位总是零。

这种内存表示剩下的唯一问题，是如何区分指向 OCaml 值的指针（GC 应该跟随）和指向系统堆中 C 值的指针（GC 不应跟随）。

机制很简单，因为运行时系统会跟踪它为 OCaml 值分配的堆块。如果指针位于标记为由 OCaml 运行时管理的堆块内部，就假定它指向 OCaml 值。如果它指向 OCaml 运行时区域之外，就会被视为指向其他系统资源的不透明 C 指针。

注：关于 OCaml 机器字对齐指针的一点历史

敏锐的读者可能会好奇，OCaml 如何保证所有指针都按机器字对齐。早年 Sparc、MIPS 和 Alpha 这类 RISC 芯片很常见时，指令集架构禁止未对齐内存访问，否则会导致终止程序的 CPU 异常。因此，所有指针在历史上都会被舍入到架构机器字大小，通常是 32 位或 64 位。

现代 CISC 处理器，例如 Intel x86，确实支持未对齐内存访问，但访问按机器字对齐时芯片仍然运行得更快。因此，OCaml 直接规定所有指针必须按机器字对齐，从而保证任何有效指针的底部几位都是零。把最低位设置为非零值是一种简单的整数标记方式，代价是损失一位精度。

更敏锐的读者可能还会关心这种带标记表示对整数算术的性能影响。由于最低位被设置，对整数做任何操作都必须右移最低位以恢复“原生”值。在这种情况下，原生代码 OCaml 编译器会生成高效的 x86 汇编代码，利用现代处理器指令尽可能隐藏额外移位。加法是一条 LEA x86 指令，减法可以是两条指令，乘法也只多几条。

24.2 块和值（Blocks and Values）

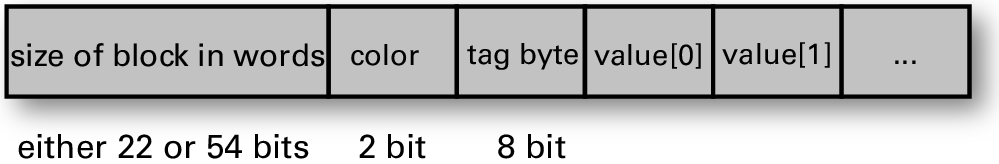

OCaml 块（block）是堆上的基本分配单位。一个块由一个机器字的头部组成，头部大小取决于 CPU 架构，是 32 位或 64 位；其后跟随可变长度数据，数据要么是不透明字节，要么是一组字段。头部有一个多用途 tag 字节，用于定义后续数据应解释为不透明字节还是 OCaml 字段。

GC 从不检查不透明字节。如果 tag 表示存在一组 OCaml 字段，那么这些字段内容都会被视为更多合法 OCaml 值。GC 总是检查字段，并在收集过程中跟随它们。

size 字段以机器字为单位记录块长度。在 32 位平台上，该字段为 22 位，这就是 OCaml 字符串在该架构上限制为 16 MB 的原因。如果需要更大字符串，可以切换到 64 位主机，或者使用 Bigarray 模块。

2 位的 color 字段供 GC 在标记-清扫收集期间跟踪状态。第 25 章“理解垃圾回收器”会回到这个字段。不管怎样，OCaml 源代码不会暴露这个 tag。

块的 tag 字节是多用途的，它指示数据数组表示不透明字节还是字段。如果块的 tag 大于或等于 No_scan_tag（251），那么块的数据全是不透明字节，不会被收集器扫描。最常见的这类块是 string 类型，本章稍后会更详细地描述它。

块中值的精确表示取决于其静态 OCaml 类型。所有 OCaml 类型都会被提炼为 values，总结如下：

• int 或 char 会直接存储为一个值，左移 1 位，并把最低有效位设置为 1。
• unit、[]、false 都存储为 OCaml int 0。
• true 存储为 OCaml int 1。
• Foo | Bar 这类变体从 0 开始，按升序存储为 OCaml int。
• 带参数的 Foo | Bar of int 变体会被装箱；无参数变体不装箱。
• 与普通变体相比，带参数的多态变体会被装箱，并额外用一个头部字存储值。无参数多态变体不装箱。
• 浮点数存储为一个带单字段的块，该字段包含双精度浮点值。
• 字符串是按机器字对齐的字节数组，并带显式长度。
• [1; 2; 3] 列表存储为 1::2::3::[]，其中 [] 是整数，而 h::t 是 tag 为 0 且带两个参数的块。
• 元组、记录和数组都存储为值组成的 C 数组。数组大小可以变化，但元组和记录大小固定。
• 全是 float 的记录或数组会使用一个特殊 tag，表示未装箱 float 数组，或只包含 float 字段的记录。

24.2.1 整数、字符和其他基础类型（Integers, Characters, and Other Basic Types）

许多基础类型在运行时会高效地存储为未装箱整数。原生 int 类型是最明显的例子，尽管因为 tag bit 会损失一位精度。unit 和空列表 [] 这类其他原子类型会存储为常量整数。布尔值中，true 和 false 分别对应 1 和 0。

空列表和 unit 这类基础类型使用起来非常高效，因为整数从不在堆上分配。只要函数参数不是太多，它们就可以直接通过寄存器传递，甚至不出现在栈上。x86_64 这类现代架构有大量空闲寄存器，可以进一步提升未装箱整数的使用效率。

24.3 元组、记录和数组（Tuples, Records, and Arrays）

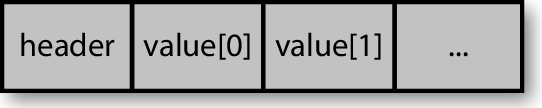

元组、记录和数组在运行时都以相同方式表示为 tag 为 0 的块。元组和记录的大小由编译期确定，是常量；数组则可以是可变长度。虽然在 OCaml 类型系统中，数组被限制为只能包含一种元素类型，但内存表示并不要求这一点。

可以自己使用 Obj 模块检查块和直接整数之间的差异。Obj 模块会把值的内部表示暴露给 OCaml 代码：

# Obj.is_block (Obj.repr (1,2,3));;
- : bool = true
# Obj.is_block (Obj.repr 1);;
- : bool = false

Obj.repr 函数取得任意 OCaml 值的运行时表示。Obj.is_block 检查最低位，以判断该值是块头还是未装箱整数。

24.3.1 浮点数和数组（Floating-Point Numbers and Arrays）

OCaml 中的浮点数总是存储为完整的双精度值。单个浮点值存储为一个带单字段的块，字段中包含该数字。这个块设置了 Double_tag，它向收集器表示该浮点值不需要被扫描：

# Obj.tag (Obj.repr 1.0);;
- : int = 253
# Obj.double_tag;;
- : int = 253

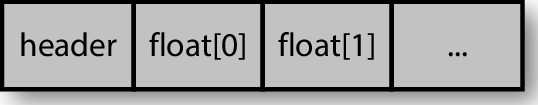

由于每个浮点值都装箱在单独的内存块中，与未装箱整数相比，处理大型 float 数组可能很低效。因此，OCaml 会对只包含 float 类型的记录或数组做特殊处理。它们存储在一个块中，float 会直接打包在数据区，并设置 Double_array_tag，向收集器表示其内容不是 OCaml 值。

首先，检查 float 数组是否确实与普通浮点值有不同的 tag 编号：

# Obj.double_tag;;
- : int = 253
# Obj.double_array_tag;;
- : int = 254

这说明 float 数组的 tag 值是 254。现在用 Obj.tag 函数测试一些示例值，检查分配出的块是否具有预期运行时 tag；同时使用 Obj.double_field 从块中取得一个 float：

# Obj.tag (Obj.repr [| 1.0; 2.0; 3.0 |]);;
- : int = 254
# Obj.tag (Obj.repr (1.0, 2.0, 3.0) );;
- : int = 0
# Obj.double_field (Obj.repr [| 1.1; 2.2; 3.3 |]) 1;;
- : float = 2.2
# Obj.double_field (Obj.repr 1.234) 0;;
- : float = 1.234

首先测试的是 float 数组确实有正确的未装箱 float 数组 tag 值（254）。不过，下一行测试的是浮点值组成的元组，它不会以同样方式优化，而是具有普通元组 tag 值（0）。

只有记录和数组能拥有 float 数组优化；对记录来说，每个字段都必须是 float。

24.4 变体和列表（Variants and Lists）

如果基础变体类型的任意分支都没有额外参数，它们会直接存储为 OCaml 整数，从第一个选项的 0 开始按升序排列：

# type t = Apple | Orange | Pear;;
type t = Apple | Orange | Pear
# ((Obj.magic (Obj.repr Apple)) : int);;
- : int = 0
# ((Obj.magic (Obj.repr Pear)) : int);;
- : int = 2
# Obj.is_block (Obj.repr Apple);;
- : bool = false

Obj.magic 会不安全地强制在任意两个 OCaml 类型之间做类型转换。在这个例子中，int 类型提示会取得运行时整数值。Obj.is_block 确认该值不是更复杂的块，而只是一个 OCaml int。

带参数的变体稍微复杂一些。它们存储为块，值的 tag 从 0 开始递增，计数时只数从左到右带参数的变体。参数会作为机器字存储在块中：

# type t = Apple | Orange of int | Pear of string | Kiwi;;
type t = Apple | Orange of int | Pear of string | Kiwi
# Obj.is_block (Obj.repr (Orange 1234));;
- : bool = true
# Obj.tag (Obj.repr (Orange 1234));;
- : int = 0
# Obj.tag (Obj.repr (Pear "xyz"));;
- : int = 1
# (Obj.magic (Obj.field (Obj.repr (Orange 1234)) 0) : int);;
- : int = 1234
# (Obj.magic (Obj.field (Obj.repr (Pear "xyz")) 0) : string);;
- : string = "xyz"

在前面的例子中，Apple 和 Kiwi 值仍然存储为普通 OCaml 整数，值分别是 0 和 1。Orange 和 Pear 都有参数，并存储为 tag 从 0 开始递增的块，因此 Pear 的 tag 是 1，这也由 Obj.tag 验证。最后，参数是块中包含 OCaml 值的字段，可以使用 Obj.field 取得它们。

列表的表示与把列表写作带 Nil 和 Cons 的变体类型时完全一样。空列表 [] 是整数 0；后续块 tag 为 0，并带两个参数：一个保存当前值的块，以及指向列表剩余部分的指针。

警告：Obj 模块有害

Obj 是一个未文档化模块，会暴露 OCaml 编译器和运行时的内部机制。它对检查和理解代码在运行时的行为非常有用，但除非理解后果，否则绝不应在生产代码中使用。该模块绕过 OCaml 类型系统，可能导致内存损坏和段错误。

Coq 这类定理证明器确实会输出内部使用 Obj 的代码，但外部模块签名从不暴露它。除非你也有一份机器检查的正确性证明来配合对 Obj 的使用，否则除了调试以外，请远离它。

由于这种编码，每个类型定义中带参数变体的数量限制大约是 240 个；但无参数变体的数量只受原生整数大小限制，也就是 31 位或 63 位。这个限制源于 tag 字节的大小，以及部分高编号 tag 被保留这一事实。

24.5 多态变体（Polymorphic Variants）

编写代码时，多态变体比普通变体更灵活，但运行时效率略低。这是因为可用于优化其内存布局的静态编译期信息较少。

没有任何参数的多态变体会存储为未装箱整数，因此和普通变体一样，只占用一个机器字内存。这个整数值由对变体名称应用哈希函数决定。这个哈希函数通过 compiler-libs 包暴露出来，该包揭示了 OCaml 编译器的一些内部细节：

# #require "ocaml-compiler-libs.common";;
# Btype.hash_variant "Foo";;
- : int = 3505894
# (Obj.magic (Obj.repr `Foo) : int);;
- : int = 3505894

该哈希函数被设计为在 32 位和 64 位架构上给出相同结果，因此内存表示在不同 CPU 和宿主类型之间是稳定的。

当数据类型构造器包含参数时，多态变体比普通变体使用更多内存。普通变体使用 tag 字节编码变体值，并把字段留给内容，但这个单字节不足以编码多态变体的哈希值。因此，它们必须分配一个新块（tag 为 0）并把值存放在那里。于是，带构造器的多态变体会比普通变体构造器多用一个机器字。

当多态变体构造器有多个参数时，相比普通变体还会有另一处低效。普通变体把参数保存为一个包含多个字段的单一扁平块；但多态变体必须采用更灵活的统一内存表示，因为它们可能在不同编译单元的不同上下文中复用。它们会为参数分配一个元组块，并从变体的参数字段指向该元组。因此，这类变体会额外使用三个机器字，并因元组而多一次内存间接访问。

在典型应用中，额外空间使用通常并不重要，而且多态变体比普通变体灵活得多。不过，如果编写的是要求高性能或必须在严格内存限制内运行的代码，其运行时布局至少非常可预测。OCaml 编译器不会因为优化 pass 而切换内存表示。这让你可以参考这些准则和源代码，预测精确运行时布局。

24.6 字符串值（String Values）

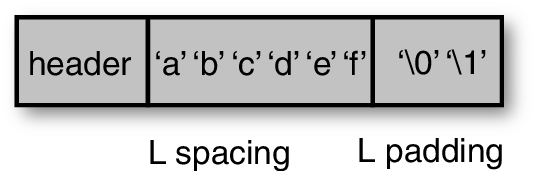

OCaml 的 string（以及可变近亲 bytes）是标准 OCaml 块，头部大小以机器字为单位定义字符串大小。String_tag（252）高于 No_scan_tag，表示块内容对收集器是不透明的。块内容就是字符串内容，并带有用于把块对齐到机器字边界的填充字节。

在 32 位机器上，填充会根据字符串长度和机器字大小的模计算，以确保结果按机器字对齐。64 位机器会把可能的填充扩展到最多 7 字节，而不是 3 字节。给定字符串长度对 4 取模：

• 0 的填充为 00 00 00 03
• 1 的填充为 00 00 02
• 2 的填充为 00 01
• 3 的填充为 00

这种字符串表示非常巧妙：它能确保内容总是由填充字终止为零，同时仍然可以高效计算长度，而不必扫描整个字符串。使用的公式如下：

number_of_words_in_block * sizeof(word) - last_byte_of_block - 1

把字符串传给 C 时，保证的 NULL 终止很方便，但 OCaml 代码不会依赖它来计算长度。因此，OCaml 字符串可以在字符串中的任意位置包含 NULL 字节。

需要注意，任何接收这些缓冲区的 C 库函数，也必须能够处理缓冲区内容中的任意字节，而不能期待 C 字符串。例如，C 标准库函数 memcopy 或 memmove 可以操作任意数据，但 strlen 或 strcpy 都要求 NULL 终止缓冲区，并且没有机制在内容中编码 NULL 值。

24.7 自定义堆块（Custom Heap Blocks）

OCaml 通过 Custom_tag 支持自定义堆块，让运行时可以对 OCaml 值执行用户定义操作。自定义块像普通块一样位于 OCaml 堆中，大小可以由用户决定。Custom_tag（255）高于 No_scan_tag，因此不会被 GC 扫描。

自定义块中数据的第一个机器字，是指向一个自定义操作 struct 的 C 指针。自定义块不能有指向 OCaml 块的指针，对 GC 来说是不透明的：

struct custom_operations {
  char *identifier;
  void (*finalize)(value v);
  int (*compare)(value v1, value v2);
  intnat (*hash)(value v);
  void (*serialize)(value v,
                    /*out*/ uintnat * wsize_32 /*size in bytes*/,
                    /*out*/ uintnat * wsize_64 /*size in bytes*/);
  uintnat (*deserialize)(void * dst);
  int (*compare_ext)(value v1, value v2);
};

这些自定义操作指定运行时应如何执行多态比较、哈希和二进制 marshaling。它们还可以选择包含一个 finalizer，运行时会在块即将被垃圾回收前调用它。这个 finalizer 与普通 OCaml finalizer 无关，后者通过 Gc.finalize 创建并会在第 25 章“理解垃圾回收器”中解释。这里的 finalizer 用于调用 free 这类 C 清理函数。

24.7.1 使用 Bigarray 管理外部内存（Managing External Memory with Bigarray）

自定义块的一个常见用途，是直接从 OCaml 中管理外部系统内存。Bigarray 接口最初用于与 Fortran 代码交换数据，它会把一块系统内存映射为 OCaml 可访问的多维数组。Bigarray 操作直接作用于外部内存，不需要把它复制到 OCaml 堆中；对于大型数组来说，复制可能是昂贵操作。

Bigarray 的用途远不止科学计算。几个 Core 库会把它用于通用 I/O：

Iobuf : Iobuf 模块把 I/O 缓冲区映射为一维字节数组。它提供滑动窗口接口，让消费者进程可以在生产者填充缓冲区的同时从缓冲区读取。这使 OCaml 可以使用由操作系统在外部分配的 I/O 缓冲区，而不需要额外数据复制。

Bigstring : Bigstring 模块提供类似 String 的接口，但内部使用 Bigarray。Bigbuffer 会把这些收集成可扩展字符串缓冲区，并能完全在外部系统内存上操作。

Lacaml 库不是 Core 的一部分，但它为广泛使用的 BLAS 和 LAPACK 数学 Fortran 库提供了推荐接口。这些库允许开发者为需要线性代数的应用编写高性能数值代码。它支持大型向量和矩阵，同时具备 OCaml 的静态类型安全性，使编写安全算法更容易。
